描述

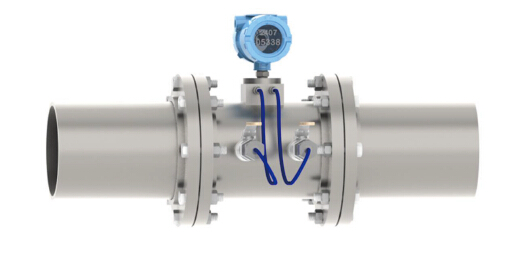

       專為測量火炬氣和伴生氣體的流量而設計，以解決傳統超聲波流量計所遭遇的，由於高湍流或氣體中的液體成份所造成的測量難題。它是一種高效的氣體流量測量係統，具備優異的性能，可靠性和極高的性價比。該設計基於專有的超聲波相位差測量方法，采用直列定位傳感器（無波束反射）。除了測量氣體體積流量，還可提供分子量和質量流量測量。

特點

• 測量不受氣體中存在的液體成份影響
• 隻需較短的直管段安裝即可進行可靠測量
• 傳感器表麵嚴重的液體沉積不影響測量
• 可進行氣體體積，分子量和質量流量測量
• 無壓損

規格

1. 傳感器類型（浸潤，非侵入式在線超聲波傳感器）

• 測量原理      相位差測量技術
• 傳感器材質    SS 316
• 線纜長度      10m (30ft)

2. 性能特征

• 流速測量範圍  0.1-175m/s
• 準確度        ±1.5%~3%
• 重複度        優於1%
• 測量參數      標準及實際體積流量，累計體積流量，分子量，質量流量，壓力，溫度，氣體流速

3. 測量條件

• 管道直徑       0.05m 至 2.0m (2” to 80”)
• 最短直管段長度 （上遊) 6D和(下遊) 3D
• 過程溫度       -40℃到+135℃
• 過程壓力       8.7PSI 到167PSI（0.6barA到11.5barA）
• 液體成份       不受影響

4. 機械特征

• 傳感器固定              可伸縮1” 球閥，NPT 1”支管台
• 長度（FC1223-SP短管型） 40cm（管徑2”到6”），50cm（管徑>16”）

5. 電氣特征

• 供電電壓        24VDC (20-32VDC)
• 功耗            5W (Max)
• 信號輸入端口    兩個, 供外部溫度，壓力傳感器4-20mA信號輸入
• 危險區域認證    CSA/UL Class 1, Div.1, Group ABCD T4
